L’attuale Castello della Luppa fu edificato a partire dal 1383 dopo la demolizione della precedente fortezza lignea distrutta dopo l’assedio della guerra di Chioggia(1379-1381).Il Castello si sviluppa su tre livelli (piano terra, piano primo e copertura accessibile) e presenta una struttura originaria pressoché quadrata a cui nei secoli sono stati addossati corpi aggiunti. Gli ambienti interni al piano terra sono dotati di soffitti a volta, mentre la maggior parte dei locali al piano primo risulta attualmente inaccessibile (i locali sono stati completamente riempiti di terra da riporto). La copertura a terrazza ospita alcuni corpi di fabbrica e la torre ottagonale sulla quale era posta la lanterna del faro in funzione dal 1890 al 1993 e ora trasferita al Museo della Marineria di Cesenatico. Il fronte ovest del Castello è caratterizzato dalla presenza del Mastio, la torre, anch’essa con base quadrata, caratterizzata da un alto basamento in pietra e sovrastante muratura in laterizio (adibita in ultimo a grande cisterna d’acqua).Sono presenti inoltre altri 2 edifici, anch'essi completamente indagati: il Blockhaus austriaco e l'antica Polveriera veneziana.
Le indagini propedeutiche alla progettazione degli interventi di recupero - eseguite completamente da TEMA – hanno fornito un quadro conoscitivo completo dei 3 edifici (Castello, Blockhaus e Polveriera), avendo i seguenti obiettivi:
• caratterizzazione della geometria degli edifici
• valutazione del comportamento sismico degli edifici mediante indagini su strutture di fondazione
• valutazione del comportamento sismico degli edifici mediante indagini sustrutture in elevazione
• valutazione del comportamento sismico degli edifici mediante indagini su strutture lignee di copertura
• valutazione degli eventuali elementi archeologici sepolti
• determinazione della topo-batimetria dei canali perimetrali
Il lavoro è iniziato nel marzo 2022 e completato nel marzo 2024.
Le attività hanno compreso:

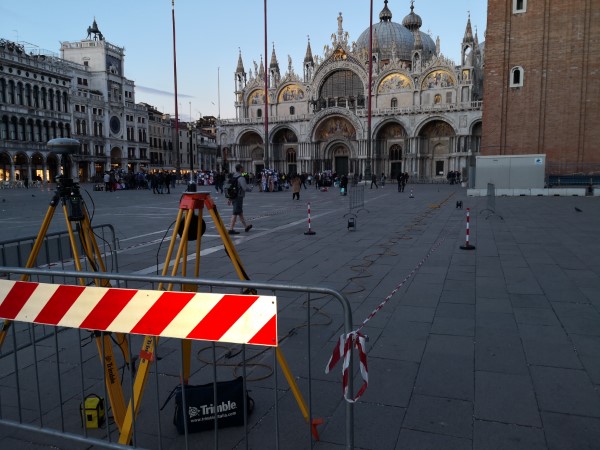

• Rilievo GNSS statico differenziale di 5 capisaldi per il collegamento altimetrico alla Rete Nazionale

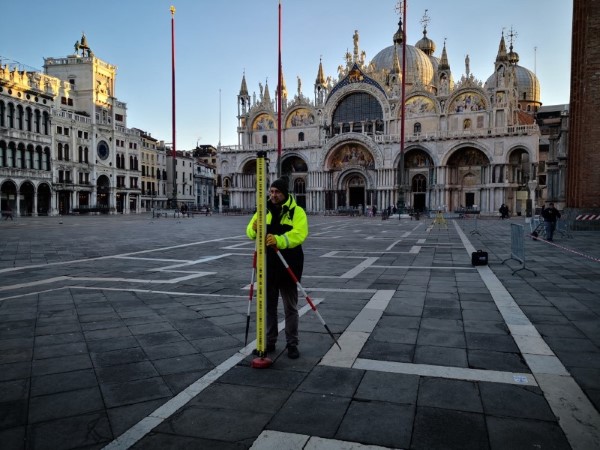

• Livellazione di altissima precisione in andata e ritorno dei 5 capisaldi (LEICA DNA-03)
• Istituzione di 26 capisaldi trigonometrici tipo LEICA GMP111 sugli edifici delle piazza e nelle calli

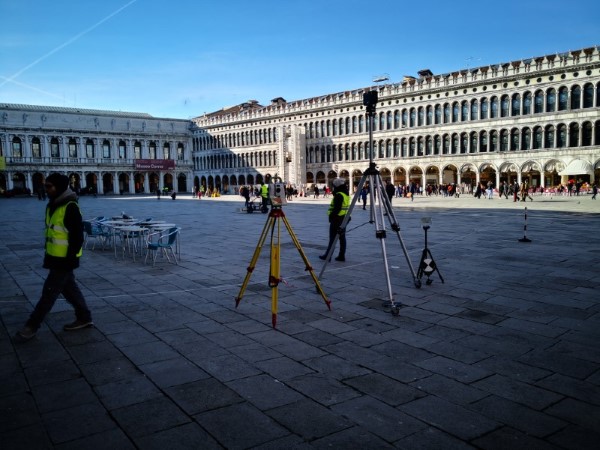

• Poligonale chiusa a centramento forzato (LEICA TS-60)
The activities included:
• Differential GNSS survey of 5 benchmark belongin to Italian Reference Grid (IGMI)
• High precision leveling (forward-backward) of the benchmark (LEICA DNA-03)
• institution of 26 new trigonometric benchmarks (LEICA GMP111) on walls, streets and buildings
• Forced centering celerimetric survey of the square (LEICA TS-60)
L'attività ad altissima risoluzione ha previsto:

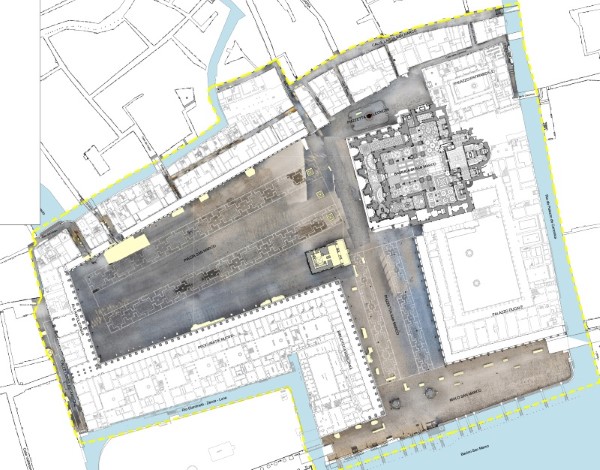

• Rilievo laser scanner con densità di acquisizione 1 punto per cmq di tutta l'Insula (piazze e calli) avvalendosi di 2 FARO S120
• Georeferenziazione delle scansioni mediante collimazione di target con LEICA TS-60
• Acquisizione fotogrammetrica per restituzione di fotopiani a risoluzione 3mm/pixel
The high resolution activities have included:
• 3D laser scanning with a density of 1 point per centimeter for the entire Insula (squares and streets) using 2 FARO S120
• Georeferencing of scans through collimation of targets with LEICA TS-60
• Photogrammetric acquisition to a resolution of 3mm/pixel

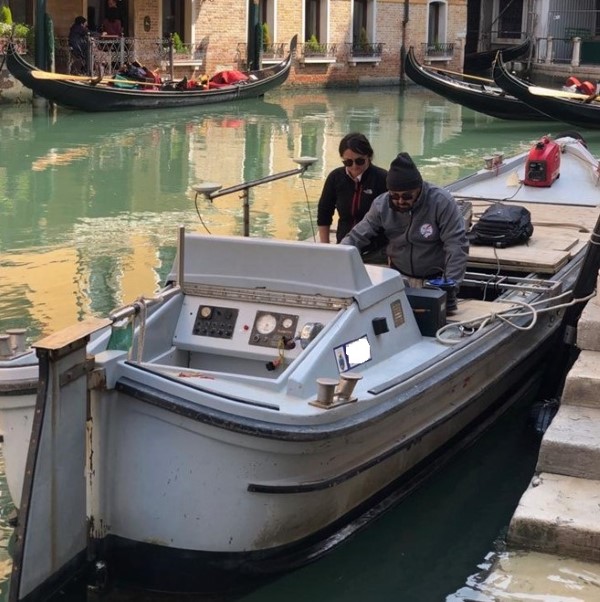

• Installazione di Norbit IWBMS dotato di sistema inerziale Applanix POSMV su idonea imbarcazione

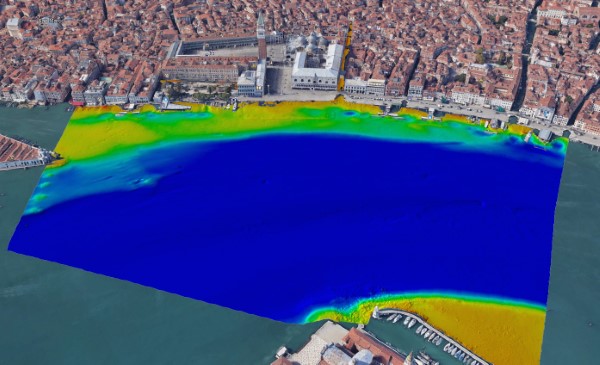

• Acquisizione e restituzione di DTM ad alta risoluzione (0.25m)
• Installation of Norbit IWBMS equipped with Inertial Positioning System Applanix POSMV onto a special boat)
• Acquisition and output of high resolution DTM (0.25m cell spacing)

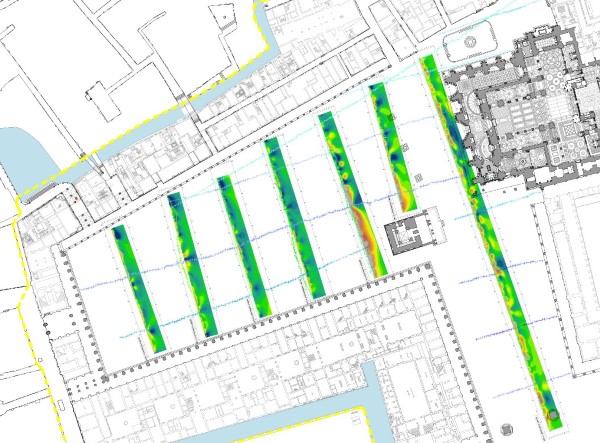

• Tomografia elettrica georesistiva mediante SYSCAL PRO infiggendo elettrodi diametro 3mm lungo le fughe dei masegni, interasse tra gli elettrodi di 80cm

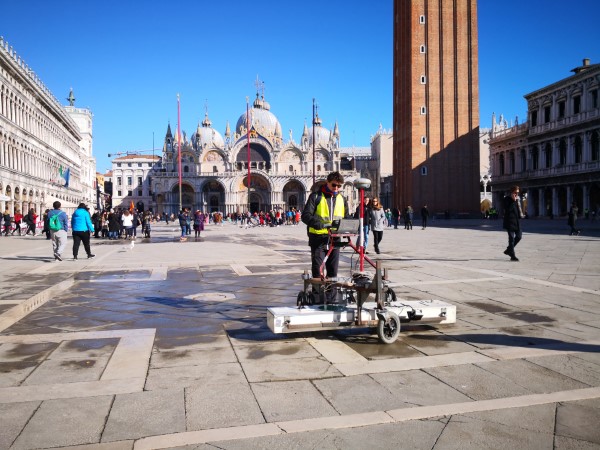

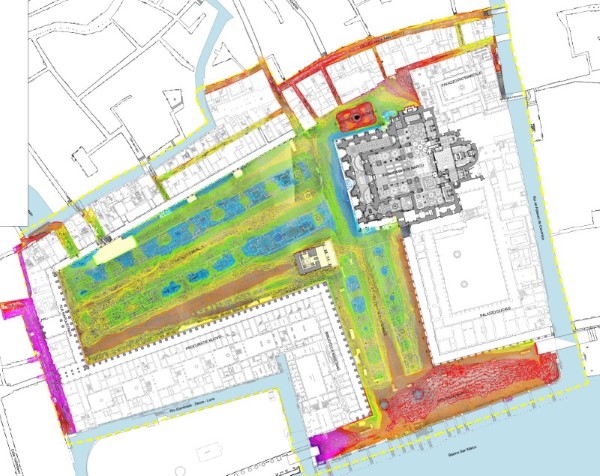

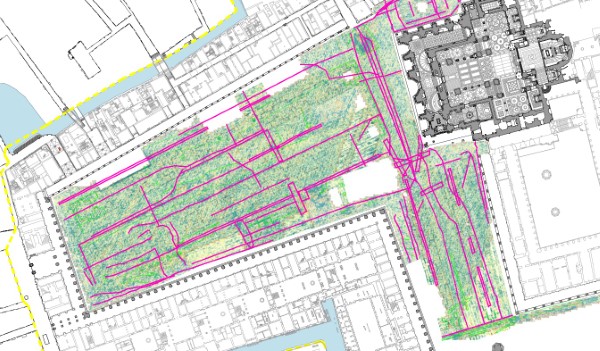

• Indagini georadar GPR di tutta la piazza, piazzetta e bacino in alta e bassa marea
• post-processing, modellazione e correlazione dei dataset per individuazione di tutti i cunicoli e gatoli attivi sotto la pavimentazione

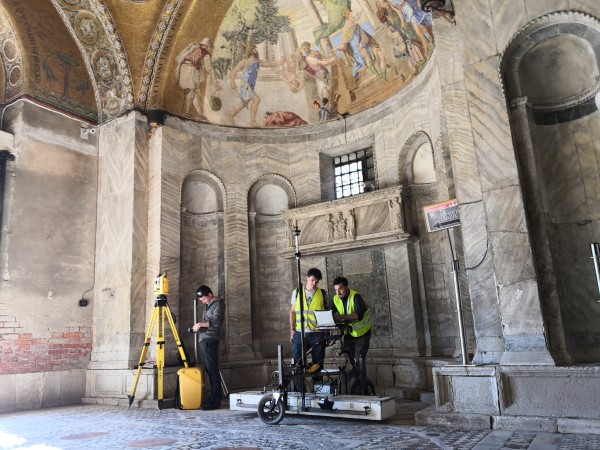

• Indagini GPR nel Nartece della Basilica di S.Marco
The activities included:
• Geoelectric survey by ERT electric tomography, using the SYSCAL PRO using 3mm diamter electrodes, inserted into the joints of the paving stones with a spacing of 80cm between electrodes
• GPR georadar survey of the entire squares
• post-processing, modeling and correlation of dataset in order to define the position/depth of the sewer channels or any hidden channels below of the paving stones
• GPR georadar survey of the "Nartece" of the "Basilica S.Marco"

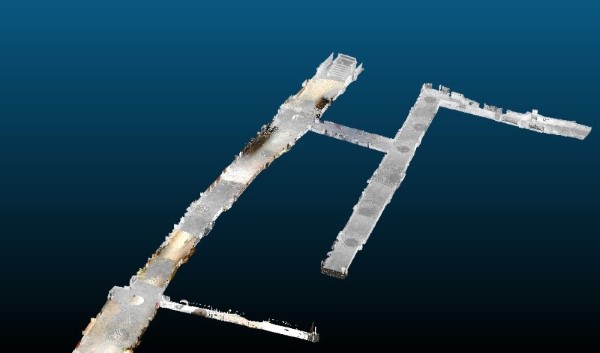

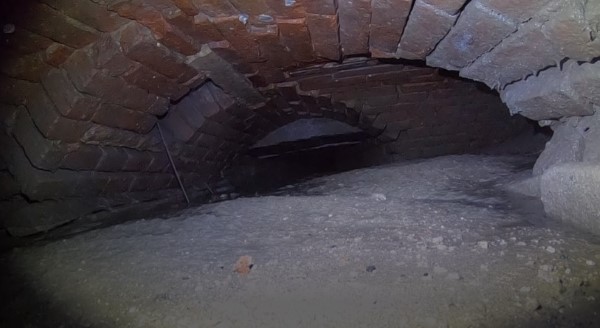

• ispezioni visive dei cunicoli e dei gatoli mediante telecamere montate su veicoli robotizzati

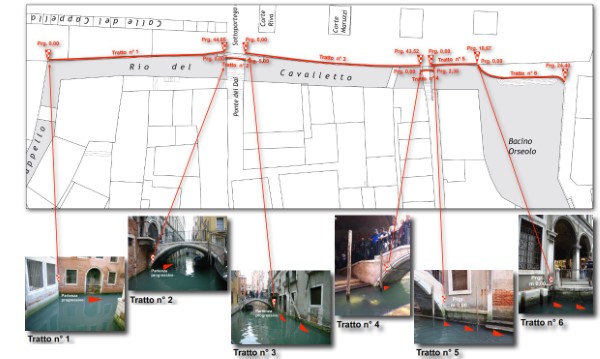

• Ispezione e catalogazione geometrica di tutti gli scarichi a mare del perimetro dell'Insula operate da sommozzatori professionali

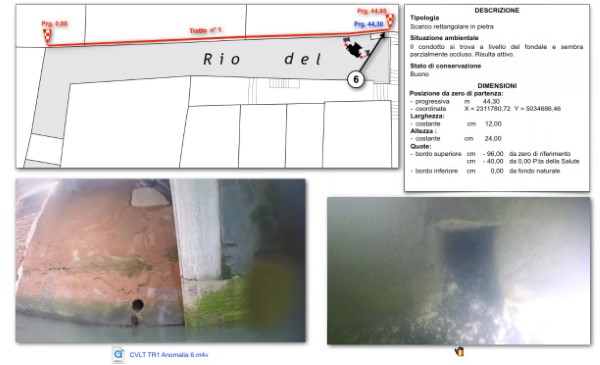

• restituzione di abaco multimediale completo di ogni scarico e cunicolo dell'Insula, completo di monografia geometrica, profondità e stato di attività
• Visual inspections of underground tunnels using cameras installed on robotic vehicles
• Visual inspection and measurements of every seweage outfalls to the channels operated by professional divers
• Output of multimedia booklet of every sewage outfall, complete with geometrical description, depth and status

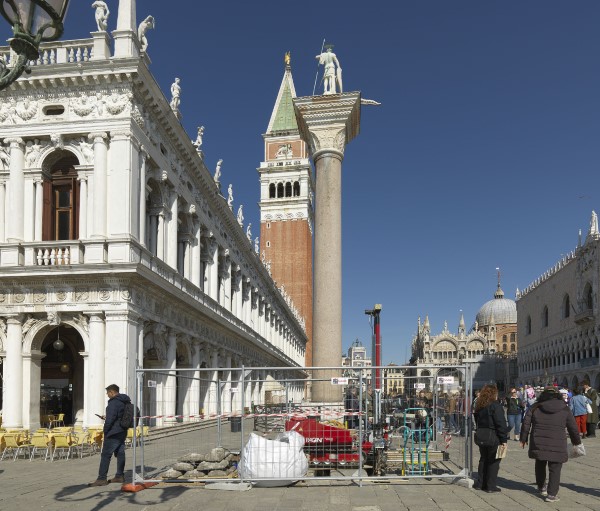

• Prove penetrometriche con piezocono e piezocono sismico (CPTU/S-CPTU) nella piazza e nelle calli

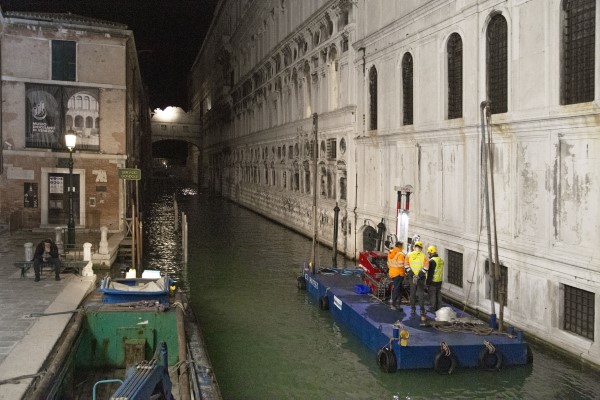

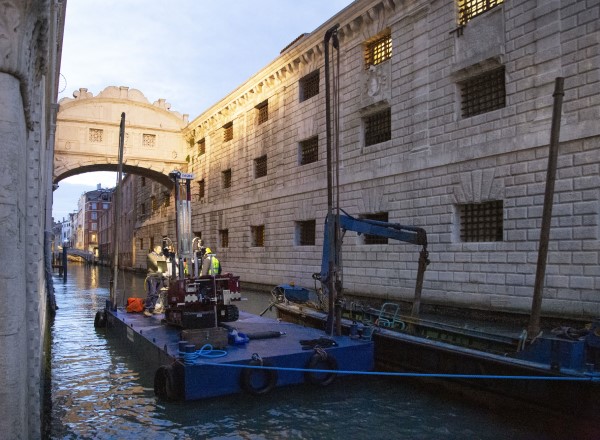

• Prove penetrometriche con piezocono e piezocono sismico (CPTU/S-CPTU) da pontone nei canali
• Prove dilatometriche con dilatometro piatto e dilatometro sismico (DMT/S-DMT)

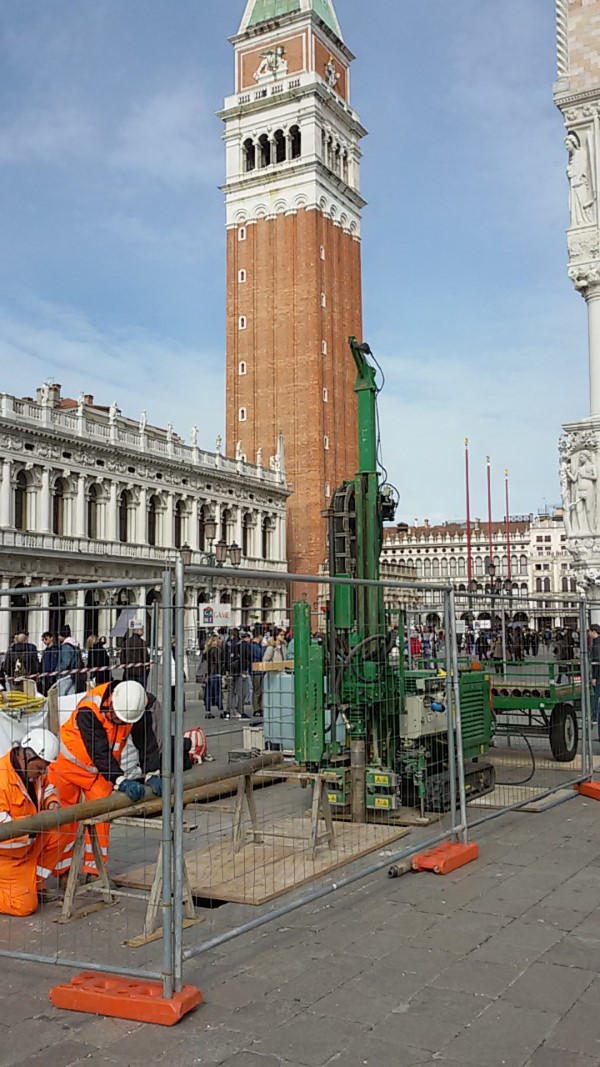

• Sondaggi a carotaggio continuo fino alla profondità di 30m
• Penetrometric tests with piezocone and seismic piezocone (CPTU / S-CPTU) on the squares and streets
• Penetrometric tests with piezocone and seismic piezocone (CPTU / S-CPTU) from pontoon in the channels
• Dilatometric tests with flat dilatometer and seismic dilatometer (DMT / S-DMT)
• Continuous core drilling up to a depth of 30m
Lo studio a medio termine delle intrusioni idriche nell'Insula è stato eseguito come segue:

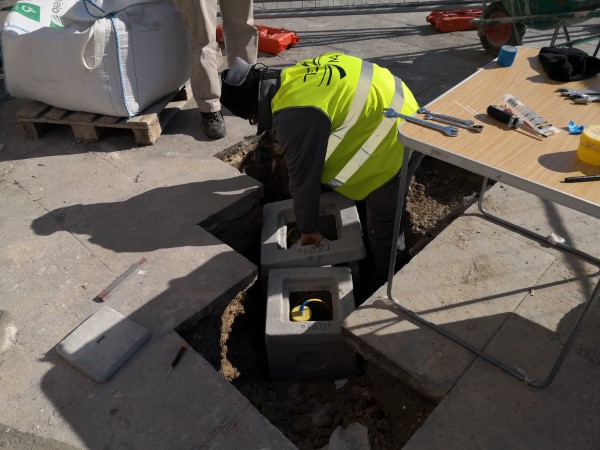

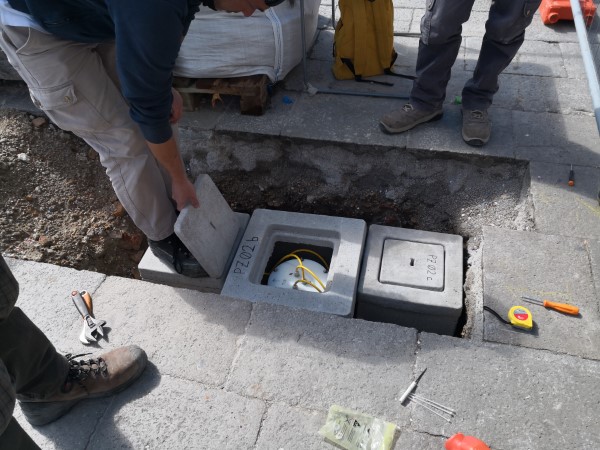

• Progettazione e costruzione di sensori piezometrici e datalogger invisibili da installare sotto i masegni

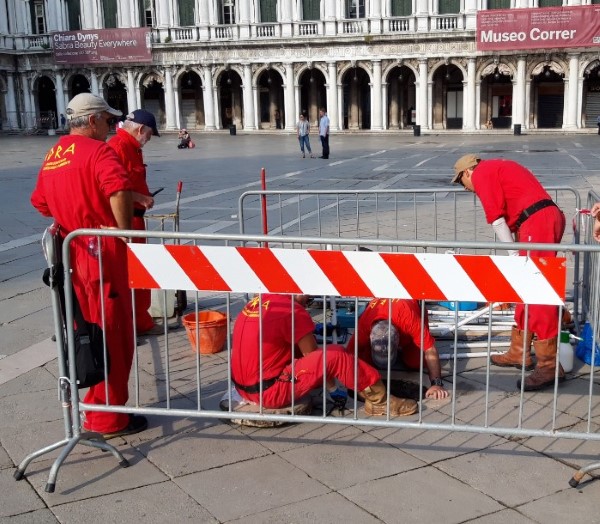

• Installazione di 30 piezometri invisibili sotto i masegni, che trasmettono dati al server TEMA con link GPRS

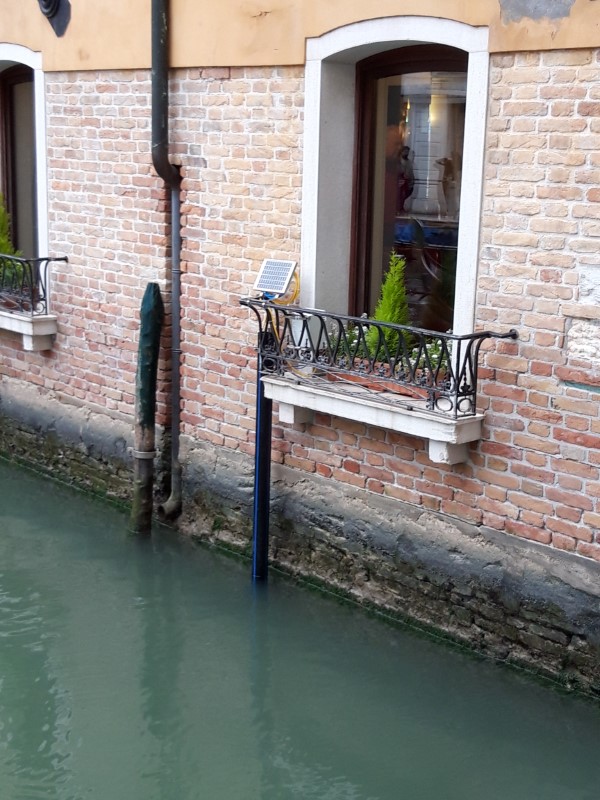

• Installazione di 4 mareometri ai 4 vertici dell'Insula, connessione GRPS al server TEMA
• Durata delle batterie fino a 14 mesi
• Design and production of piezometric sensors, positioned under the paving stones of the square and streets, 4G link connection to a centralized server for automatic data download
• installation of 30 piezometric sensors under the paving stones of the square and streets, 4G link connection to a centralized server
• installation of 4 tide gauges on the 4 corners of the "Insula", GPRS link to centralized server
• battery life of 12 months
